Встановлення нагрівальної плівки можна розділити на три етапи
1. РОЗРАХУНОК ЗОНИ ОБІГРІВУ.
Як правило, система «тепла підлога» встановлюється для підтримання комфортної температури підлоги в місцях найбільш частого пересування та перебування людей.
Стаціонарні меблі, встановлені на підлозі без ніжок, заважають тепловіддачі, можуть привести до перегріву нагрівача, тому встановлення нагрівача під меблі без ніжок не рекомендовано.
Зона обігріву – це площа підлоги приміщення, за виключенням площі, яку займають стаціонарні меблі, і непрохідних відступів від стін.
Нагрівальна плівка SUNFILM має три типи ширини – 50, 80 і 100 см і має зону для різу через кожні 25 сантиметрів, що дозволяє заповнити відрізами необхідних розмірів будь-яку зону обігріву.
Максимальна площа «Зони обігріву» одного терморегулятора - 14 м² (3 кВт).
На основі цих даних робимо план розкладки нагрівальної плівки SunFilm.
2. ПІДГОТОВКА.
На стадії чорнових робіт необхідно визначити точку встановлення терморегулятора.
Рекомендована висота від підлоги:
- для механічних, цифрових і WiFi регуляторів без РК дисплею: 30 – 90 см;
- для програмованих і WiFi регуляторів із РК дисплеєм: 90 – 150 см.
В залежності від сумісності рамки і кольору регулятора з вашою фурнітурою, управління теплою підлогою може бути встановлене як в одну рамку із розетками або вимикачами, так і окремо в будь-якому зручному для вас місці.
До точки встановлення терморегулятора необхідно підвести живлення, а від точки до підлоги закласти дві пусті гофри для датчика температури і кабелів живлення теплої підлоги.
Рекомендована відстань від точки встановлення терморегулятора до зони обігріву не більше 2,5 м, оскільки довжина стандартного датчика температури 3 м.
3. МОНТАЖ.
Ламінат.
Основне застосування нагрівальної плівки SUN FILM – тепла підлога під ламінат.
Ламінат, як правило, вкладається на фінішній стадії ремонту, тому дуже важливо здійснити підготовку завчасно.
Вимоги до підготовки поверхні ті ж, що і у фінішного покриття, зазвичай це: чиста, суха стяжка із нерівністю до 2 мм на метрі, покрита поліетиленом товщиною 150 – 300 мікрон.

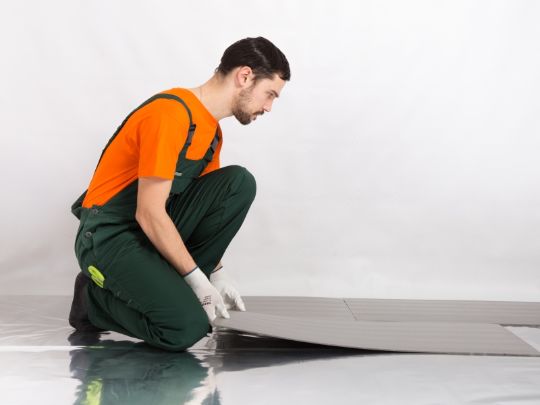

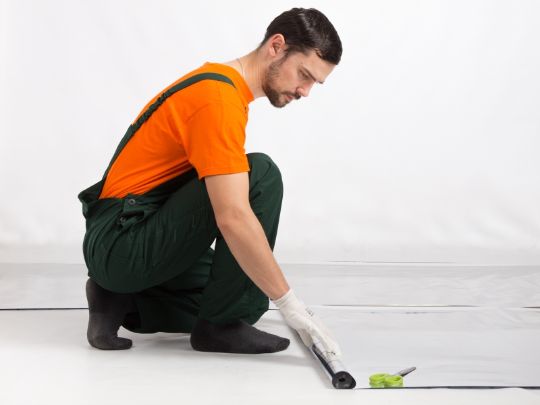

Для зменшення затрат енергії на розігрів первинної основи, поверх поліетилену рекомендована укладка теплового відбивача і листової підложки товщиною не менше 5 мм.

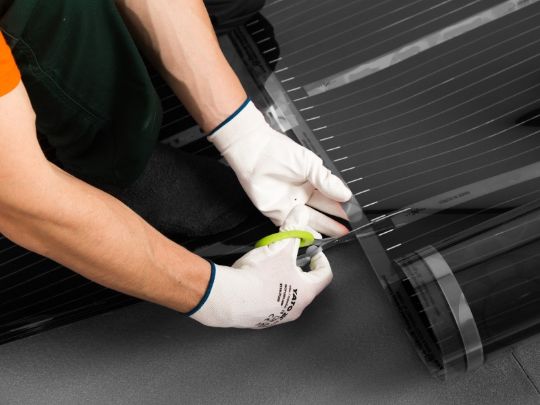

У відповідності із планом розкладки нарізаємо і укладаємо нагрівальну плівку без нахлестів і перетинів, скріплюючи стики скотчем. Різка здійснюється лише по лінії різу між секціями нагрівальної плівки.

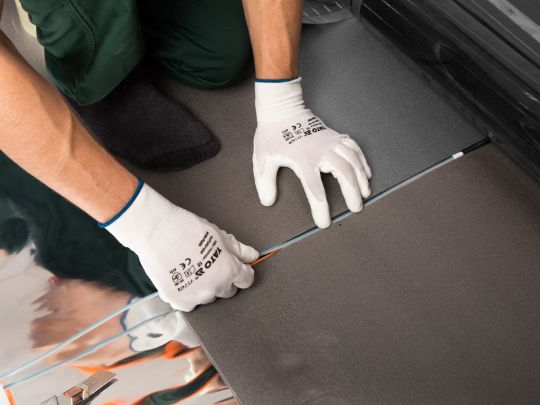

Для встановлення датчика температури робимо прорізи в підложці від гофри терморегулятора під зону нагріву. Датчик температури підлоги має бути розміщеним не ближче 15 см від краю нагрівальної плівки на лінії різу.

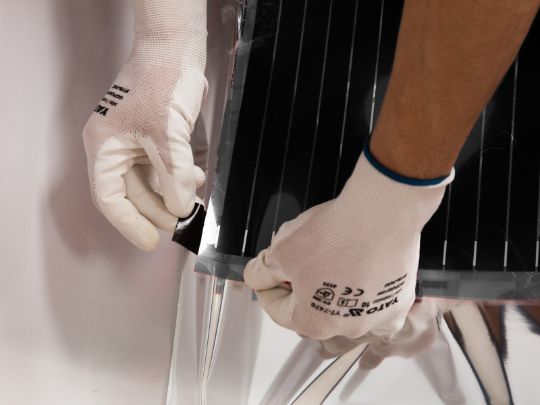

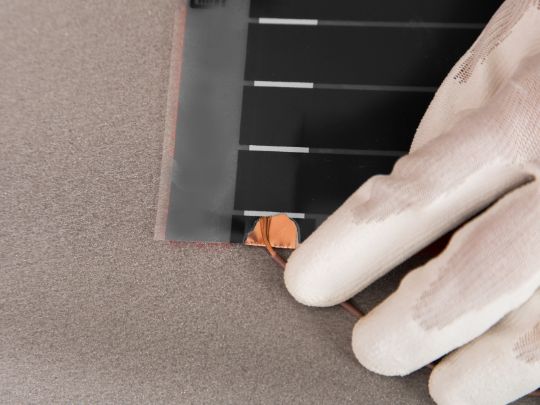

Ізолюємо мідні шини плівки в місцях, протилежних підключенню.

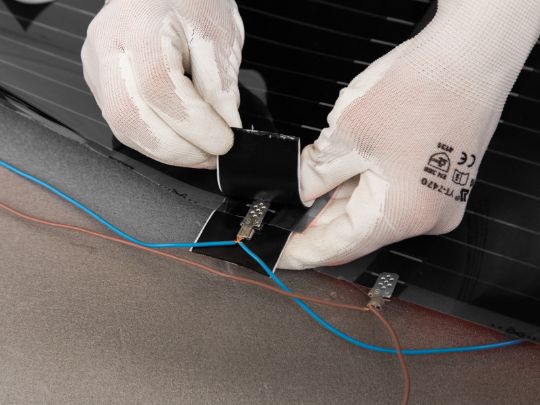

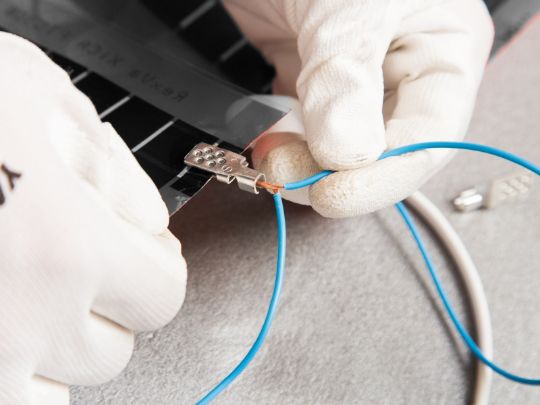

В місці різу на мідну шину одягаємо і опресовуємо кліпсу, під'єднуємо до неї проводи живлення і зажимаємо контакт.
Місце підключення ізолюємо за допомогою вініл-мастичного ізолятора. Ця зона плівки дещо виступає, тому її, як і термодатчик, необхідно утопити в товщу підложки.

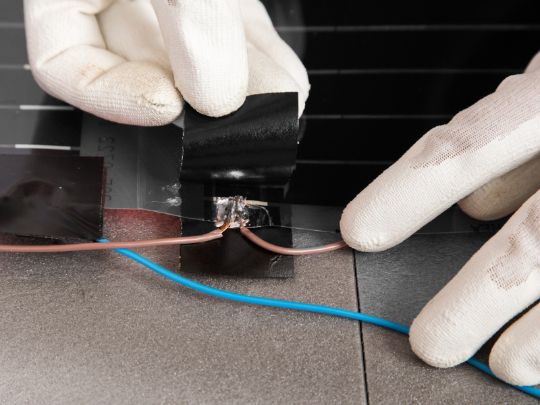

Важливо! Для підключення плівки можна скористатися методом пайки. Тонким лезом очищаємо мідну шину від пластику зі сторони срібної пасти.
Припаюємо до неї зачищений провід живлення перерізом 0,75 - 1,5 кв.мм, а місце пайки ізолюємо вініл-мастичним ізолятором і втоплюємо в товщу підложки.

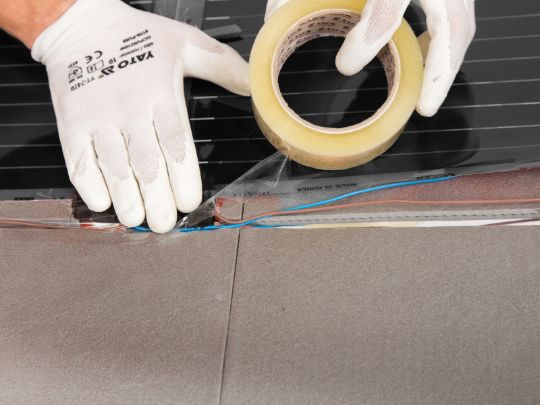

Проводи живлення від місця підключення до гофри регулятора утоплюємо в підложці, кріпимо скотчем.

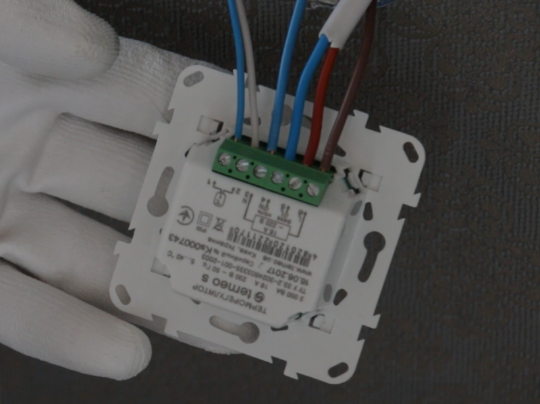

Терморегулятор підключаємо по його інструкції.

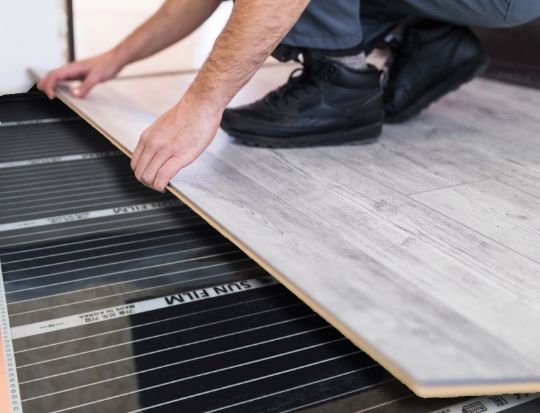

Укладаємо ламінат.
Деякі спеціалісти рекомендують перед укладкою ламінату покривати нагрівач шаром поліетилену, нібито для захисту від вологи або протирання плівки. Даний метод не являється обов'язковим, але і не зашкодить також.
Вінілове покриття.
Схема монтажу вінілового ламінату і плитки майже аналогічна ламінату, за виключенням того що для деяких видів вінілового покриття товщина підложки не може перевищувати 3 мм.
Вінілові покриття, які розраховані на приклеювання до первинної основи, прирівнюються до керамічної плитки і для них рекомендована укладка нагрівального кабелю або мата в первинну або чистову стяжку.
